广州惠至博环保设备有限公司述雨水回用系统工程工艺图施工说明

2020-05-26

  雨水回用系统工程工艺图施工说明!!雨水回用是将雨水根据需求进行收集后,并经过对收集的雨水进行处理后达到符合设计使用标准的系统。多数由弃流过滤系统、蓄水系统、净化系统组成。

  1、工程概述

  本项目为***地块雨水回用系统工程。

  设计汇水区域的雨水经管网收集至雨水回用处理系统,处理后水质达到 《城市污水再生利用 城市杂用水水质》(GB/T 18920-2002)标准后,由恒压供水系统回用于小区内的绿化浇灌、地面冲洗等。

  2、设计依据

  (1)《建筑与小区雨水利用工程技术规范》(GB50400-2016)

  (2)《室外排水设计规范》(GB50014-2006)(2016版)

  (3)《建筑给水排水设计规范》(GB50015-2019)

  (4)《给水排水设计手册》第2册《建筑给排水》

  (5)《城市污水再生利用 城市杂用水水质》(GB/T 18980-2002)

  (6)《采煤机XDG-2019-43号地块室外雨水管道施工图》

  (7)《省政府办公厅贯彻落实国务院办公厅关于做好城市排水防涝设施建设工作通知的通知》苏政办发【2013】88号文

  3、工艺流程



广州惠至博环保设备有限公司述雨水回用系统工程工艺图施工说明(图1)


  4、水量及水质回用标准

  本工程按照绿化浇灌用水定额2L/m2d,道路、广场浇洒用水2.5L/ m2d。

  本工程原水蓄水池容积为400m3,清水箱容积为30m3,雨水回用总容积为430m3;

  回用雨水采取安全保障措施,防止误饮误用,且对人体健康与周围环境产生不良影响。雨水供水管道外壁应按设计规定涂色,并与生活饮用水管道明显区别,宜采用绿色,当设有取水口时,应设锁具或专门开启工具。

  回用标准:雨水回用系统执行《城市污水再生利用 城市杂用水水质》(GB/T18920-2002)标准,同时执行地方环保管理单位对行业的制定排放标准。其雨水进水水质及回用水质指标如下:

  水质参数值mg/LCODcrBOD5SSTPNH3-HPH

  进 水≤300≤150≤150≤3≤306-9

  出 水≤50≤10≤10≤0.5≤106-9

  5、工艺设计总说明

  (一)、总平面布置图

  (1)总体布置

  本项目雨水蓄水池、设备间位于小区绿化带内,占地面积约为175m2。

  (2)管道布置

  收集管:该小区雨水根据汇水面积要求,汇集后引入初期雨水弃流井后汇集至蓄水池,小区雨水管道走向详见室外雨水管道设计图。

  (二)工艺单元说明

  雨水处理设备处理量为15 m3/h,为全自动运行系统。在本项目中,设有自来水补水管,在自来水管接入清水池前,设有自动控制阀门和防污染隔断阀,并且进入清水池的自来水管高于清水池最高溢流液位0.3m,不会出现清水池中的储水倒流、污染自来水管道情况。

  此系统含液位报警系统和自动保护系统。

  (1)雨水弃流井

  弃流井采用成品井,通过阀门及PLC控制,可实现将初期的雨水弃流掉,后面较干净的雨水进入蓄水池。

  (2)格栅

  中后期雨水通过格栅的作用将垃圾、悬浮物截留下来,避免堵塞后续的处理系统。

  (3)蓄水池

  采用PP模块式蓄水池,蓄水池需具备集泥功能,由吸污井定期集中提升排放至附近的污水管网。PP模块蓄水容积设计为400m3,池体深度为2.5m。

  (4)雨水处理设备间

  蓄水池内雨水经水泵提升至设备间进行过滤处理,主要去除来水中微小悬浮物以及泥沙等无机颗粒物,雨水经过滤系统处理后,出水水质达到回用标准。内设置滤罐处理装置,处理能力15m3/h,过滤装置及其配套控制设备整合于不锈钢设备间,置于绿化带内。

  (5)清水箱

  经生物滤罐处理后的雨水收集至(不锈钢或PP模块)水箱,清水箱有效容积30m3.

  (6)高效恒压供水设备

  该套设备由一台恒压罐及相应的管路阀门系统组成,供水能力15m3/h,扬程50m,可实现智能化全自动供水。

  (四)施工安装说明

  1.设备安装

  所有设备基础需待设备到达现场后,校核基础尺寸无误后再行施工。

  设备安装前,应详细阅读设备安装说明书并逐一核对设备型号、技术参数、安装尺寸及随机配件,确认与设计一致方可进行安装。设备安装应严格按照设备随机安装说明书进行,主要设备和大型设备的安装需要在供货商技术人员现场指导下进行。

  2.管道工程

  (1)管径a.碳钢管道管径以公称直径表示。公称直径与外径、壁厚对照见下表。



广州惠至博环保设备有限公司述雨水回用系统工程工艺图施工说明(图2)


  b.不锈钢管道管径以公称直径表示。DN15不锈钢管道外径18mm,壁厚1.5mm。

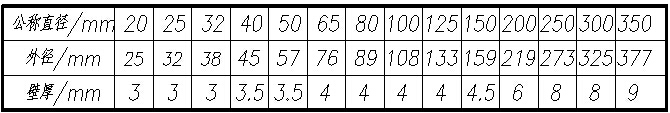

  c.塑料管管径以公称直径表示。公称直径与外径、壁厚对照见下表。



广州惠至博环保设备有限公司述雨水回用系统工程工艺图施工说明(图3)


  d.增强塑料软管以内径d表示。

  (2)管道材质及连接

  管道材质及连接方式见下表。



广州惠至博环保设备有限公司述雨水回用系统工程工艺图施工说明(图4)


  管道与设备连接方式根据设备接口方式确定,不同材质的管道间采用法兰连接或丝接。

  水面以下法兰连接采用不锈钢螺栓,其它均采用镀锌螺栓。

  (3)管件、阀门

  a.钢制管件均采用压制焊接管件,塑料管件采用插接管件;

  b.所有止回阀均采用对夹式止回阀;

  c.空气支管及不锈钢加药管上的阀门采用手动截止阀;

  d.塑料管路上的阀门采用手动双边球阀;

  e.其它阀门采用手动闸阀。阀门手柄应安装在易于操作之处。

  (4)管道敷设管道穿建筑物基础、墙及楼板的孔洞,配合土建施工预留。

  管道穿池壁和地下防水墙体应作防水套管(02S404)。

  塑料管穿路面外套钢管进行保护。

  (5)管道支撑、固定

  管道沿地面或池顶敷设时设水平支座,沿池壁或墙体敷设时设水平托架。

  管道水平支架最大间距按下表执行。

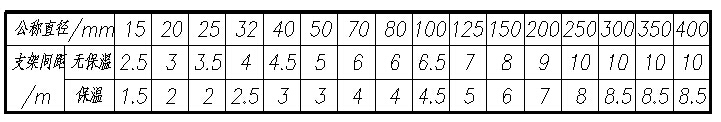

  钢管水平支架间距



广州惠至博环保设备有限公司述雨水回用系统工程工艺图施工说明(图5)


  塑料管水平支架间距

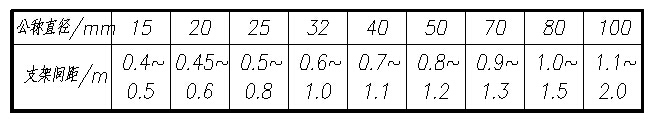

广州惠至博环保设备有限公司述雨水回用系统工程工艺图施工说明(图6)


  (6)沟槽的开挖及回填

  沟槽的开挖及回填应严格按照《给水排水管道工程施工及验收规范》GB50268-2008的第3条进行施工和验收。

  (7)管道防腐、油漆

  a.埋地钢11111管采用加强级环氧煤沥青防腐,具体做法请参照《给水排水管道工程施工及验收规范》GB50268-2008第4.3.5条。

  b.明装钢管表面清洁除锈后先刷一道防锈漆,待交工前再刷二道面漆。面漆颜色由业主指定或或参照有关规范执行。

  c.管道内防腐按照《给水排水管道工程施工及验收规范》GB50268-2008第4.3条执行

  (8)管道试验

  a.废水管道、污泥管道和加药管道安装完毕后,应进行水压试验,具体做法请参见《给水排水管道工程施工及验收规范》GB50268-2008第10.2.10条。

  b.空气管道安装完毕后,应进行严密性试验,试验压力0.1MPa。

  四、其它

  图中所注尺寸:标高和坐标以米计,其余以毫米计。

  建筑物尺寸以土建施工图为准。

  施工过程中如出现图纸不明或与现场条件不符时,应及时与设计联系解决。

  未尽事宜按国家现行的规范及规程执行。
